Moe´s Trike aus Augsburg

Beitragvon Moe » Mo 2. Sep 2013, 13:56

Sooo, nachdem jetzt so gut wie alle teile daheim sind und die Gokart Felgen auf dem Postweg zu mir sind, habe ich mit einem Kollegen in der Mittagspause angefangen das BMX zu zerflexen und alle Teile mal grob zusammen zu sägen.

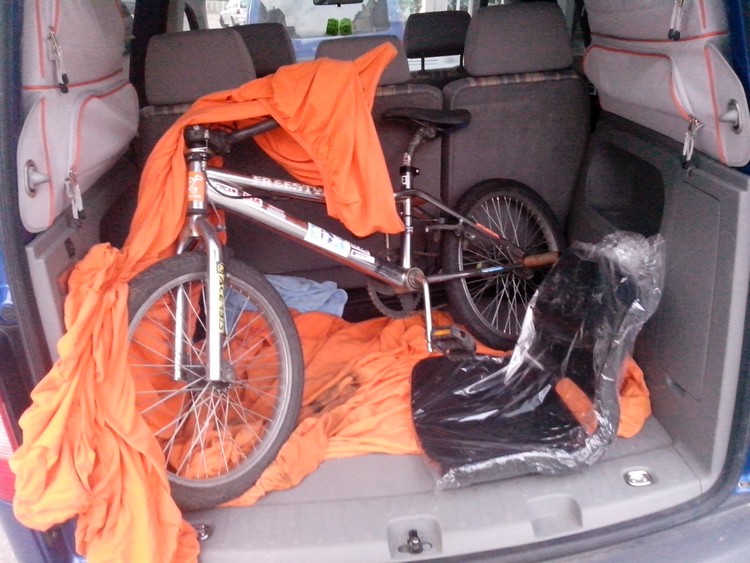

Die Ausgangsbasis und der Sitz

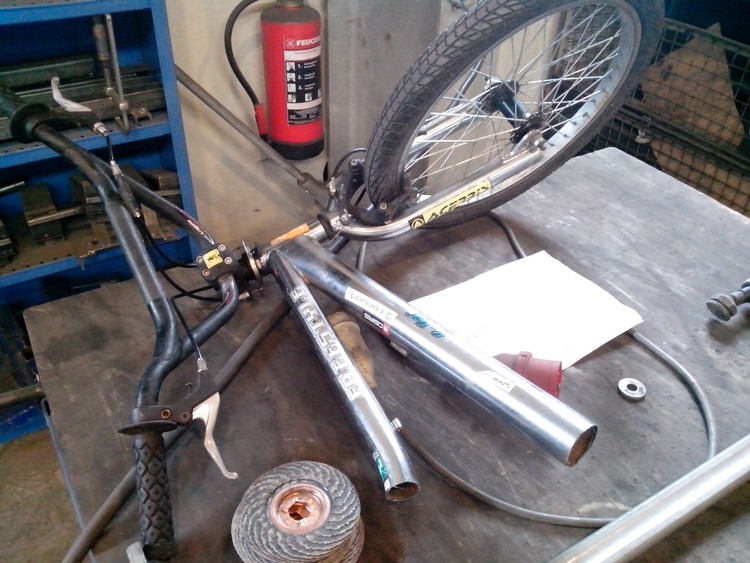

Zerflexter Rahmen


Beim Material hatten wir jetzt nicht so extrem viel Auswahl, zumindest was die kleineren Dimensionen angeht. Also haben wir uns für 40 x 40 mit 3 mm wandungsstärke für den Hauptrahmen
und 30 x 30 mit 3mm wandung für die Versteifungen entschieden.

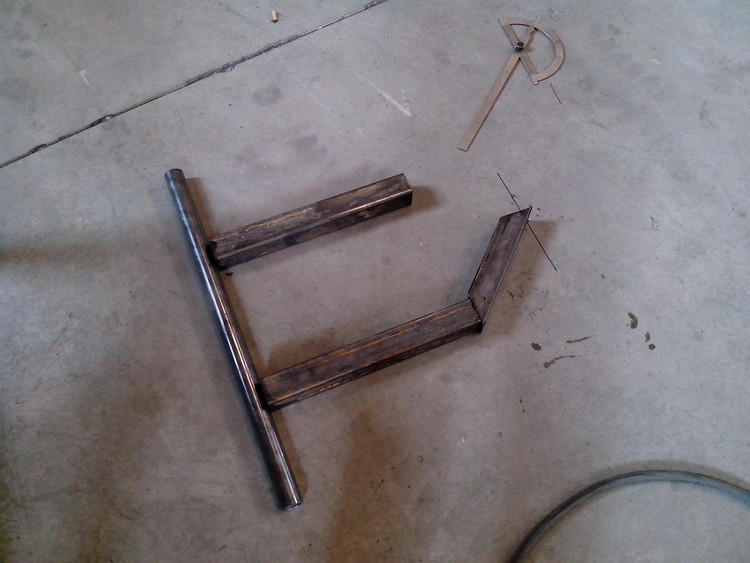

Soo siehts im moment mal aus: Alles nur gelegt....

gelegter Rahmen


Morgen mittag gehts weiter, damit alles mal passend gesägt ist, und wir mit dem Schweißen anfangen können :-) im laufe der Woche sollte ich eventuell auch meine Achsen bekommen.
Vill. ist das trike ja bis zum We. fertig, wir werden sehen :-D

Gruß
Moe
Benutzeravatar
Moe
Drift Azubi

Posts: 49
Registriert: Di 27. Aug 2013, 15:08
Wohnort: Augsburg

Re: Moe´s Trike aus Augsburg

Beitragvon Moe » Di 3. Sep 2013, 13:10

Sooo heute nur ein kleineres Update:

Der rahmen ist jetzt mal soweit fertig verschweißt.
Der fertig verschweißte Rahmen

Die Achsen habe ich heute vom drehen bekommen, die werden morgen in der Hinterachse verschweißt.
Achsen frisch vom Dreher



Und anschließend kommt der Rest vom BMX wieder ran.

Ich denke mal bis zum ende der woche sollte alles soweit gemacht sein, sodass ich am Wochenende die ersten Teile lackieren kann :-)


Gruß

Moe
Benutzeravatar
Moe
Drift Azubi

Posts: 49
Registriert: Di 27. Aug 2013, 15:08
Wohnort: Augsburg

Re: Moe´s Trike aus Augsburg

Beitragvon Moe » Mi 4. Sep 2013, 13:08

soooo heute sind wir wieder ein stückchen weiter gekommen.
Leider hat das anschweißen des BMX´s länger gedauert als erwarte, deswegen sind wir heute wieder nur einen kleinen Schritt weiter gekommen...
ohne sitz

Mit provesorischer Sitzposition :-D

Aufgeräumt :-D

Mal guggen, wie weit wir morgen kommen. Im prinzip ist nicht mehr so viel zu machen, lediglich die Achsen einschweißen und die BMX front ordentlich verschweißen.
Anschließend halt lackieren, alles anbauen und einstellen und die Rutschis vorbereiten... Mal guggen was ich am wochenende dann alles schaffe :-D

Gruß und bis Morgen

Moe
Benutzeravatar
Moe
Drift Azubi

Posts: 49
Registriert: Di 27. Aug 2013, 15:08
Wohnort: Augsburg

Re: Moe´s Trike aus Augsburg

Beitragvon Moe » Do 5. Sep 2013, 13:26

Sooo dann spiele ich mal weiter Alleinunterhalter ^^

Heute wollten wir die Achsen einbauen... Aber wie sich nach kurzem probieren herausstellte, waren beide Passungen der achsen zu groß... Also wieder zurück zum drehen. Morgen vormittag
bekomme ich sie wieder, dann werden sie gleich eingeschweißt.

Heute haben wir alle Schweißnähte nochmal überarbeitet und zum teil verschliffen, sowie den Sitz angepasst und die Pegs montiert. Heute abend organisiere ich noch die Reifen für die
Alu felgen, die gestern mit der Post gekommen sind, dann kann ich morgen die kiste zumindest schonmal zum Auto schieben :-D :-D

Morgen gibts dann auch neue Bilder.
Jetzt heist es erstmal Daumen drücken, dass der dreher die bis morgen hinbekommt :-D

Gruß
Moe
Benutzeravatar
Moe
Drift Azubi

Posts: 49
Registriert: Di 27. Aug 2013, 15:08
Wohnort: Augsburg

Re: Moe´s Trike aus Augsburg

Beitragvon JUST DRIFT » Mo 9. Sep 2013, 16:38

Drück dir die Daumen für den Dreher.
Sieht schon mächtig aus dein Rahmen. Bestimmt ordentlich schwer das Teil.
Kurve sonst nix
Benutzeravatar
JUST DRIFT
Drift Azubi

Posts: 44
Registriert: Mi 21. Aug 2013, 16:32
Wohnort: Erlangen

Re: Moe´s Trike aus Augsburg

Beitragvon fluchi5 » Mo 9. Sep 2013, 21:57

sieht auf jeden fall sehr massiv aus :)
"Driften ist die Kunst, einen instabilen Zustand stabil zu halten"
fluchi5
Gelegenheits-Drifter

Posts: 170
Registriert: So 13. Mai 2012, 21:00

Re: AW: Moe´s Trike aus Augsburg

Beitragvon Moe » Di 10. Sep 2013, 16:14

Danke fürs Daumendrücken :D achsen sind gerade eben vom drehen zurück gekommen und werden eingeschweist.

Ja, die kiste ist ultra massiv geworden... so im Nachhinein betrachtet hätte es die verstrebung z.B. wahrscheinlich garnicht gebraucht... naja was solls jetzt is se schon drinnen :razz: heute abend kommt das teil mal auf die Waage, bin gespannt was das Gesammtgewicht ist... nachher gibts n auch n paar neue Bilder :-D

Bis später,
Moe
Benutzeravatar
Moe
Drift Azubi

Posts: 49
Registriert: Di 27. Aug 2013, 15:08
Wohnort: Augsburg

Re: Moe´s Trike aus Augsburg

Beitragvon Moe » Mi 11. Sep 2013, 07:50

Soooooo :lol:

Also heute hab ich den Sitz zugeschnitten, die Gewinde für die Sitzbefestigung gebohrt und geschnitten und die Felgen mal auf die Achsen gesteckt :-)





Leider sind beide Reifen, die ich von der GoKart bahn bekommen habe durchlöchert :( Muss also erst mal auf Ersatz warten :?

Aber bevor ich ihn teste möchte ich ja eh erstmal noch lackieren.

Außerdem habe ich noch keine Rutschies, hab sie erst heute früh bestellt... vor lauter Hinterachse anpassen total vergessen... :lol:

Gewicht kommt auch sobald ich mal die waage nach unten gebracht habe :-D

Ich hoffe, dass ich das mit dem Lackieren bis zum Wochenede geschafft habe :-D dann kommen auch mehr bilder :-)

Grüße
Moe
Benutzeravatar
Moe
Drift Azubi

Posts: 49
Registriert: Di 27. Aug 2013, 15:08
Wohnort: Augsburg

Re: Moe´s Trike aus Augsburg

Beitragvon -BenZi- » Mi 11. Sep 2013, 10:35

Cooles Teil :)
Habe das gleiche BMX, werde am Wochenende mal das Bauen anfangen.
Welches Gewinde habt ihr auf die Achszapfen geschnitten? M16?

Bekomme einfach keine günstigen gebrauchten Kartfelgen bei -.- werde mir wohl neue bestellen müssen.

Welchen Radstand hast du von Vorder- zur Hinterachse?

Grüße
Benutzeravatar
-BenZi-
Drift Student

Posts: 85
Registriert: Sa 7. Sep 2013, 18:57
Wohnort: Mannheim

Re: AW: Moe´s Trike aus Augsburg

Beitragvon Moe » Mi 11. Sep 2013, 11:33

Danke :mrgreen:

Jow die Achsen haben ein M16 Gewinde.

Das Problem mit den Felgen hatte ich au... hab au auf mehreren Gokart foren suchanfragen gestellt... aber vergebens.
Hab dann letztendlich in den sauren Apfel gebissen und mir für 65€ neue bestellt...

Also Radstand Hinten (Außenkante felge | Außenkante Felge) hab ich genau 1Meter. Achsstand (Vorderachse | Hinterachse) sind 1,14 Meter. Gewicht werd ich heute abend eventuell messen :D

Wie sich das ganze fährt, kann ich dir aber leider noch nicht sagen. Brauche erst noch reifen und rutschies.

Gruß
Moe
Benutzeravatar
Moe
Drift Azubi

Posts: 49
Registriert: Di 27. Aug 2013, 15:08
Wohnort: Augsburg
