Danke für die Vielen Tips .... Und hier noch welche von mir

[Chris]

Ich bin neu hier im Forum ... ich habe die internet seite vor ein paar tagen gefunden und während einer schlafstörung einige stunden im Forum gelesen .... 2 Tage später bin ich zur Kartbahn gefahren und hab 2 vorderreifen mit intigirieten Lagern, Mantel (Undicht) und 2 Schläuche für einen schnäpchen preis von 11 euro bekommen ...

Also lasst euch nicht untergriegen fragt bei den kartbahnen nach und gut!!!

Ich werde bald anfangen zu bauen ... das wird ein spass ^^

Eben hab ich einen groben entwurf in CAD erstellt.

[Rockatansky]

Na dann zeig doch den Entwurf mal

[Chris]

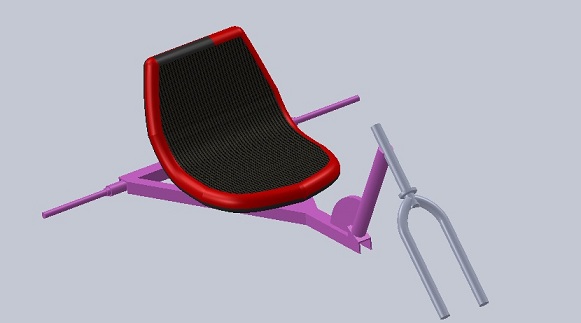

So hier der erse grobe enwurf ... genauere einzelteil zeichnungen kommen noch.



Lenker vorderrat usw einfach mal dazu denken

[Chris]

Mal sehn ob das hier geht .....

Das ist eine der beiden achsen für hinten

[theotoast]

sehr gute zeichnung wird mir weiter helfen

aber kannst du auch nocheinmal ein bild von deiner Trike zeichnung von hinten reinstellen oder ohne sitzt damit man die Konstruktion darunter sieht, wäre echt nett

Und auf dem 2. Bild was bedeutett da R1?? Reifen 1 ??

Gut gelungen

[Chris]

R 1 ...

Damit wird in einer technichen Zeichnung eine Radius von 1mm bezeichnet.
Der Radius ist bei dieser belastung nicht notwenig aber aus gründen der herstellung wirst du da nicht drauf verzichten können, da die dreh werkzeuge keine 100% rechtwinklige kante drehn können.

Die Maße must du aber genau auf deinen raifen und die Lager anpassen also mit einem messschieber genau durchmesser der lager messen, und abstand der lager genau prüfen.

vielleicht mach ich mal die tage eine richtige schnitt zeichnung mit reifen und lager auf der achse.

Hier noch ein paar bilder

[Chris]

Ich hab ne genaue Zeichnung mit Maßen angefertigt ... aber hab die nur als pdf weil als bild würde man da nix erkennen wo soll ich das hoch laden? und kann wer mal die Maße mit seinem Trike vergleichen und mir mal bescheid geben wo ich noch was zu ändern hab. ?????

[Chris]

So hab ne möglichkeit ^^

http://up.picr.de/10960931om.pdf
