Beitragvon SKTEngineering » Fr 23. Jun 2017, 20:54

Hallo liebe Drifter!

Dann will ich hier auch mal mein Projekt vorstellen.
Ich bin 39 Jahre alt, arbeite als Konstrukteur und Produktentwickler. Ich bin somit quasi eine CAD Fachkraft, oder wie man das auch immer nennen will. Nebenbei mehr oder weniger im Motorsport aktiv, wenn es die Zeit mal zulässt.

Aber nun zum Projekt.

Als erstes brauchte ich allerdings noch ein paar Werkzeuge, ohne die man schlecht auskommt. Es mussten also noch 2 Dinge angeschafft werden.

1. ein Rohrbieger
2. ein Rohrausschleifer

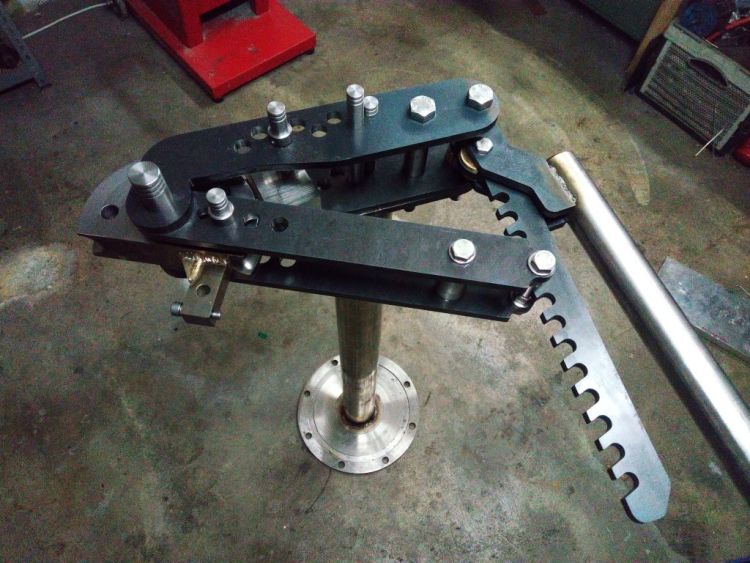

Den Rohrbieger habe ich an einem Tag ins CAD gehackt, Laserteile bestellt, einen Freund nach Drehteilen angebettelt und fertig war das Ding...;)

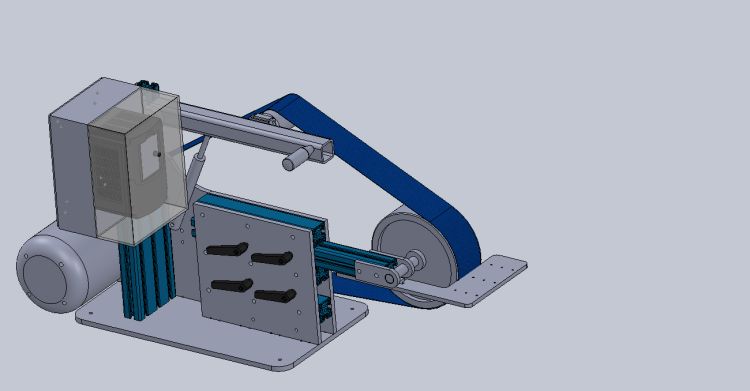

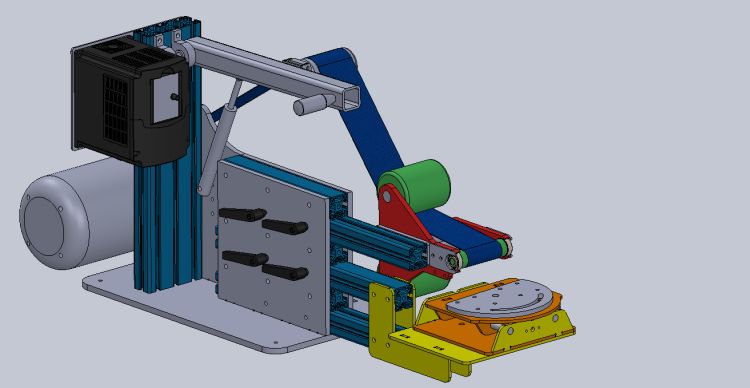

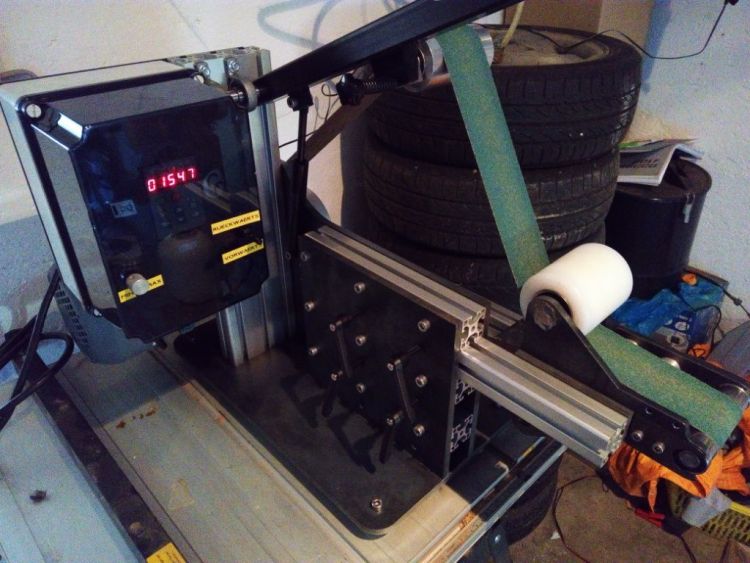

Der Rohrausschleifer war da schon schwieriger. Der Entwurf dauerte etwas, es sollte ja ein Kombigerät werden.




Ein kleines Video gibts auch.....;)
https://www.youtube.com/watch?v=9_Z1ksQLLT8

Danach konnte ich endlich mit dem Entwurf des DT anfangen....und mir gefällts.
Anders als viele Trikes habe ich die Lenkgeometrie wesentlich verbessert. Viele haben einen Lenkkopfwinkel von 65 Grad oder weniger.
Das ist zwar bei einer Chopper toll, die super geradeaus fahren soll, aber nicht für ein DriftTrike!!!!
Denn ich will geringe Lenkkräfte, guten Geradeauslauf brauche ich nicht. So bin ich bei einem Lenkkopfwinkel von 72 Grad gelandet und einem Nachlauf von 41mm. ;)
Wem das nix sagt, egal, einfach gesagt, es wird sich GEIL fahren lassen.

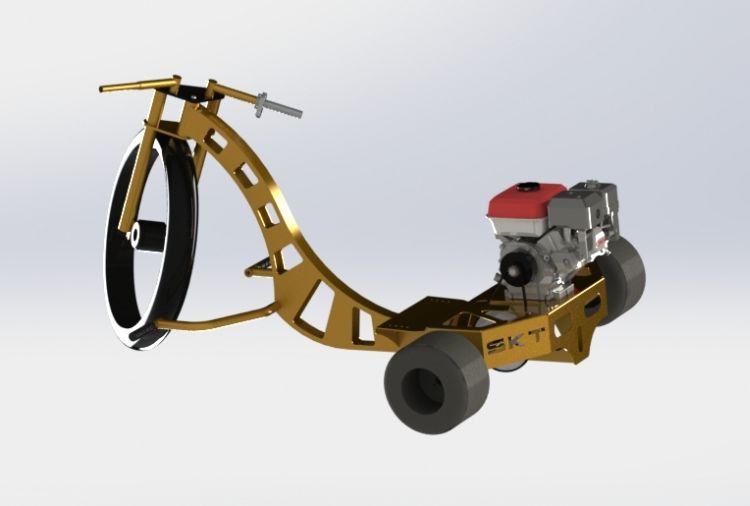

Ein paar Vorentwürfe seht ihr hier...



Dann musste ein zuverlässiger Laserschneidbetrieb gefunden werden, der auch eine CNC Abkantbank besitzt. Und schwupps waren auch diese Teile hier...juhu...;)



Das wars hier erstmal von mir.
Es werden jetzt noch eine Menge Arbeiten erledigt, die leider nicht vermeidbar sind.
Bis die Tage....
Sven
SKTEngineering
Drift Newbie

Posts: 6
Registriert: Fr 23. Jun 2017, 20:23

Re: SKT Drift Trike Projekt

Beitragvon SKTEngineering » Di 27. Jun 2017, 08:06

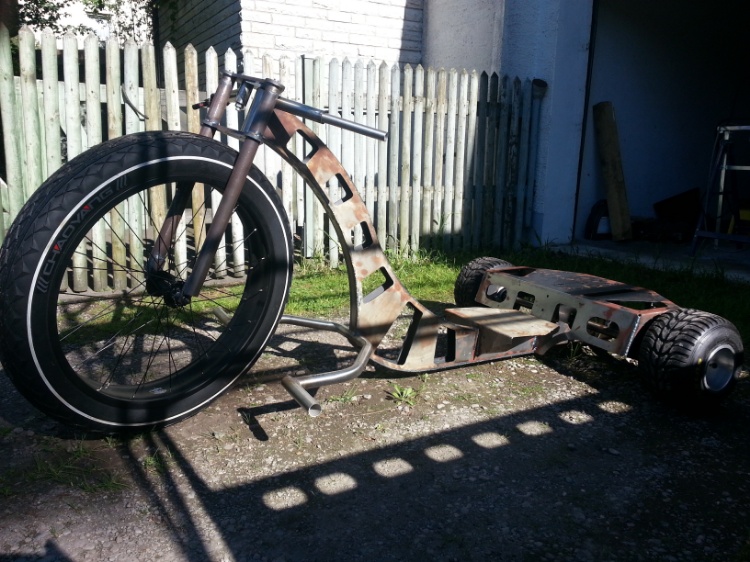

Und fertig ist der Rahmen...fast fertig...;)
Steuerrohr und Gabel sind der nächste Schritt.
SKTEngineering
Drift Newbie

Posts: 6
Registriert: Fr 23. Jun 2017, 20:23

Re: SKT Drift Trike Projekt

Beitragvon SKTEngineering » Sa 8. Jul 2017, 19:14

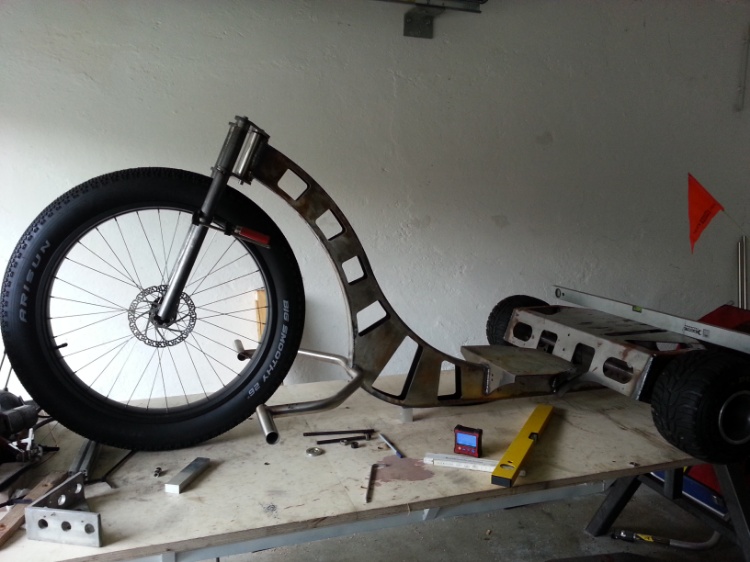

Und wieder ein Stück geschafft....
SKTEngineering
Drift Newbie

Posts: 6
Registriert: Fr 23. Jun 2017, 20:23

Re: SKT Drift Trike Projekt

Beitragvon SKTEngineering » Mi 12. Jul 2017, 19:14

Hier ist ja alles tot....schade eigentlich...
Lohnt sich wohl nicht...das Ganze hier fortzuführen.
SKTEngineering
Drift Newbie

Posts: 6
Registriert: Fr 23. Jun 2017, 20:23

Re: SKT Drift Trike Projekt

Beitragvon Ace » Mi 19. Jul 2017, 18:28

Ja ist eingeschlafen . Find das aber Hammer was du bisher geleistet hast [THUMBS UP SIGN]
Ace
Drift Newbie

Posts: 3
Registriert: Mi 22. Jun 2016, 13:00

Re: SKT Drift Trike Projekt

Beitragvon SKTEngineering » Mi 19. Jul 2017, 20:43

Vielen Dank.....;)

Der Lenker ist jetzt auch fertig. 2 Rohre in 30 und 22mm, dazu noch vier Drehteile.
SKTEngineering
Drift Newbie

Posts: 6
Registriert: Fr 23. Jun 2017, 20:23

Re: SKT Drift Trike Projekt

Beitragvon SKTEngineering » So 23. Jul 2017, 09:36

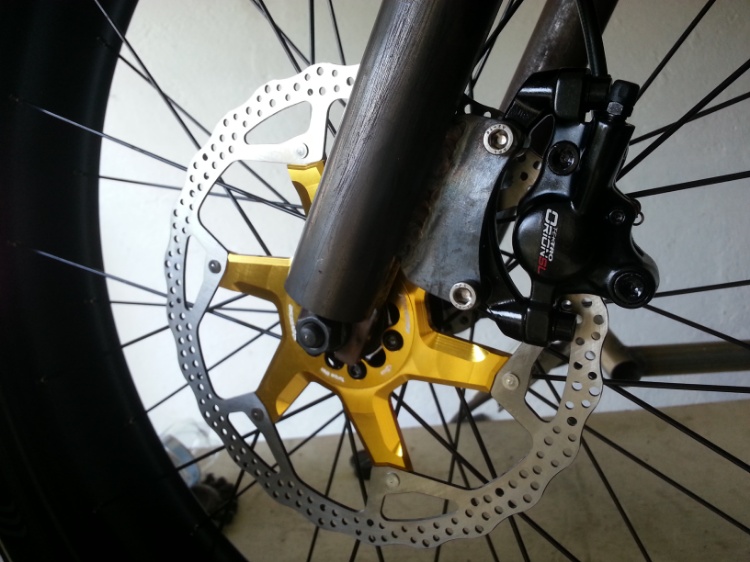

Bremse auch fertig......;)
SKTEngineering
Drift Newbie

Posts: 6
Registriert: Fr 23. Jun 2017, 20:23

Re: SKT Drift Trike Projekt

Beitragvon FrostG » Mo 24. Jul 2017, 11:27

sieht richtig cool aus :mrgreen: gute arbeit!
Benutzeravatar
FrostG
Drift Newbie

Posts: 5
Registriert: Fr 21. Jul 2017, 13:39

Re: SKT Drift Trike Projekt

Beitragvon PDT-Alex » Di 1. Aug 2017, 15:56

Wow tolle Arbeit! Schön dass hier wieder jemand etwas posted! 8-)
PDT-Alex
Drift Newbie

Posts: 1
Registriert: Mo 13. Mär 2017, 15:19

Re: SKT Drift Trike Projekt

Beitragvon makl444 » Do 2. Nov 2017, 00:26

Hut ab, richtig cooles Projekt.
Wie breit hast du deine Hinterachse gewählt?
Bist du dein Trike mittlerweile schon mal in echt gefahren, wie fährt es sich?
Du schreibst ja, dass du den Lenkkopfwinkel etwas größer gewählt hast als "normal", dadurch wird das Trike ja logischerweise etwas agiler, ich habe jedoch etwas bedenken, ob es dann nicht etwas mehr über den vorderen Reifen "schiebt", da die Auflagefläche des Vorderreifens in der Kurve dann geringer ist, oder sehe ich das falsch? :roll:
Bin nämlich auch gerade an der Planung eines Trikes, bin mir über die Maße noch nicht wirklich sicher.
makl444
Drift Newbie

Posts: 1
Registriert: Sa 24. Dez 2016, 17:45
